12種化學氣相沉積（CVD） 一定有你不知道的

聽起來可能很奇怪。但是這兩種類型的工藝確實可以在同一個系統中運行。雖然存在一些內部差異，例如額外的氣體入口，但兩種設備的核心結構幾乎完全相同。

在HDP CVD工藝問世之前，大多數芯片廠普遍采用PECVD進行絕緣介質的填充。這種工藝對于大于0.8微米的間隔具有良好的填孔效果，然而對于小于0.8微米的間隙，PECVD工藝一步填充具有高的深寬比的間隔時會在間隔中部產生夾斷和空洞。在探索如何同時滿足高深寬比間隙的填充和控制成本的過程中誕生了HDP CVD工藝，它的突破創新之處在于，在同一個反應腔中同步地進行沉積和刻蝕工藝。

• 微波等離子化學氣相沉積

微波等離子化學氣相沉積技術（MPCVD）適合制備面積大、均勻性好、純度高、結晶形態好的高質量硬質薄膜和晶體。MPCVD是制備大尺寸單晶金剛石有效手段之一。該方法利用電磁波能量來激發反應氣體。由于是無極放電，等離子體純凈，同時微波的放電區集中而不擴展，能激活產生各種原子基團如原子氫等，產生的離子的最大動能低，不會腐蝕已生成的金剛石。

通過對MPCVD沉積反應室結構的結構調整，可以在沉積腔中產生大面積而又穩定的等離子體球，因而有利于大面積、均勻地沉積金剛石膜，這一點又是火焰法所難以達到的，因而微波等離子體法制備金剛石膜的優越性在所有制備法中顯得十分的突出。

• 微波電子回旋共振等離子體化學氣相沉積

在MPCVD中為了進一步提高等離子體密度，又出現了電子回旋共振MPCVD（Electron Cyclotron Resonance CVD，簡稱ECR-MPCVD）。由于微波CVD在制備金剛石膜中的獨有優勢，使得研究人員普遍使用該方法制備金剛石膜，通過大量的研究，不僅在MPCVD制備金剛石膜的機理上取得了顯著的成果，而且用CVD法制備的金剛石膜也廣泛的用于工具、熱沉、光學、高溫電子等領域的工業研究與應用。

• 超高真空化學氣相沉積

超高真空化學氣相沉積（UHV/CVD）是制備優質亞微米晶體薄膜、納米結構材料、研制硅基高速高頻器件和納電子器件的關鍵的先進薄膜技術。

超高真空化學氣相沉積技術發展于20世紀80年代末，是指在低于10-6 Pa (10-8 Torr) 的超高真空反應器中進行的化學氣相沉積過程，特別適合于在化學活性高的襯底表面沉積單晶薄膜。石墨烯就是可以通過UHV/CVD生產的材料之一。與傳統的氣相外延不同，UHV/CVD技術采用低壓和低溫生長，能夠有效地減少摻雜源的固態擴散，抑制外延薄膜的三維生長。UHV/CVD系統反應器的超高真空避免了Si襯底表面的氧化,并有效地減少了反應氣體所產生的雜質摻入到生長的薄膜中。

在超高真空條件下，反應氣分子能夠直接傳輸?shù)揭r底表面，不存在反應氣體的擴散及分子間的復雜相互作用，沉積過程主要取決于氣-固界面的反應。傳統的氣相外延中，氣相前驅物通過邊界層向襯底表面的擴散決定了外延薄膜的生長速率。超高真空使得氣相前驅物分子直接沖擊襯底表面，薄膜的生長主要由表面的化學反應控制。因此，在支撐座上的所有基片(襯底)表面的氣相前驅物硅烷或鍺烷分子流量都是相同的，這使得同時在多基片上實現外延生長成為可能。

• 低壓化學氣相沉積

低壓化學氣相沉積法(Low-pressure CVD，LPCVD)的設計就是將反應氣體在反應器內進行沉積反應時的操作壓力，降低到大約133Pa以下的一種CVD反應。LPCVD壓強下降到約133Pa以下，與此相應，分子的自由程與氣體擴散系數增大，使氣態反應物和副產物的質量傳輸速率加快，形成薄膜的反應速率增加，即使平行垂直放置片子片子的片距減小到5~10mm，質量傳輸限制同片子表面化學反應速率相比仍可不予考慮，這就為直立密排裝片創造了條件，大大提高了每批裝片量。

以LPCVD法來沉積的薄膜，將具備較佳的階梯覆蓋能力，很好的組成成份和結構控制、很高的沉積速率及輸出量。再者LPCVD并不需要載子氣體，因此大大降低了顆粒污染源，被廣泛地應用在高附加價值的半導體產業中，用以作薄膜的沉積。LPCVD廣泛用于二氧化硅（LTO TEOS）、氮化硅（低應力）（Si3N4）、多晶硅（LP-POLY）、磷硅玻璃（BSG）、硼磷硅玻璃(BPSG)、摻雜多晶硅、石墨烯、碳納米管等多種薄膜。

• 熱化學氣相沉積

熱化學氣相沉積(TCVD)是指利用高溫激活化學反應進行氣相生長的方法。廣泛應用的TCVD技術如金屬有機化學氣相沉積、氯化物化學氣相沉積、氫化物化學氣相沉積等均屬于熱化學氣相沉積的范圍。熱化學氣相沉積按其化學反應形式可分成幾大類：

（1）化學輸運法：構成薄膜物質在源區與另一種固體或液體物質反應生成氣體.然后輸運到一定溫度下的生長區，通過相反的熱反應生成所需材料，正反應為輸運過程的熱反應，逆反應為晶體生長過程的熱反應。

（2）熱解法：將含有構成薄膜元素的某種易揮發物質，輸運到生長區，通過熱分解反應生成所需物質，它的生長溫度為1000-1050攝氏度。

（3）合成反應法：幾種氣體物質在生長區內反應生成所生長物質的過程，上述三種方法中，化學輸運法一般用于塊狀晶體生長，分解反應法通常用于薄膜材料生長，合成反應法則兩種情況都用。熱化學氣相沉積應用于半導體材料，如Si，GaAs，InP等各種氧化物和其它材料。

• 高溫化學氣相沉積

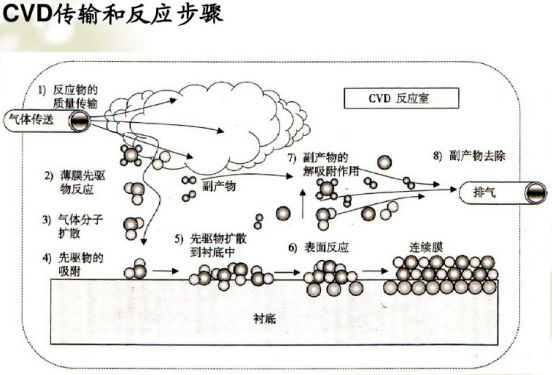

高溫化學氣相沉積是碳化硅晶體生長的重要方法。HTCVD生長碳化硅晶體是在密閉的反應器中，外部加熱使反應室保持所需要的反應溫度（2000℃~2300℃）。高溫化學氣相沉積是在襯底材料表面上產生的組合反應，是一種化學反應。它涉及熱力學、氣體輸送及膜層生長等方面的問題，根據反應氣體、排出氣體分析和光譜分析，其過程一般分為以下幾步：混合反應氣體到達襯底材料表面；反應氣體在高溫分解并在襯底材料表面上產生化學反應生成固態晶體膜；固體生成物在襯底表面脫離移開，不斷地通入反應氣體，晶體膜層材料不斷生長。

• 中溫化學氣相沉積

MTCVD硬質涂層工藝技術，在20世紀80年代中期就已問世，但在當時并沒有引起人們的重視，直到20世紀90年代中期，世界上主要硬質合金工具生產公司，利用HTCVD和MTCVD技術相結合，研究開發出新型的超級硬質合金涂層材料，有效地解決了在高速、高效切削、合金鋼重切削、干切削等機械加工領域中，刀具使用壽命低的難高強度題才引起廣泛的重視。目前，已在涂層硬質合金刀具行業投入生產應用，效果十分顯著。

MTCVD技術沉積工藝如下。沉積溫度：700~ 900℃；沉積反應壓力：2X103~2X104Pa；主要反應氣體配比：CH3CN：TiCl4：H2=0.01：0.02：1；沉積時間：1一4h。

• 金屬有機化合物化學氣相沉積

MOCVD是在氣相外延生長(VPE)的基礎上發展起來的一種新型氣相外延生長技術。MOCVD是以Ⅲ族、Ⅱ族元素的有機化合物和V、Ⅵ族元素的氫化物等作為晶體生長源材料，以熱分解反應方式在襯底上進行氣相外延，生長各種Ⅲ-V主族、Ⅱ-Ⅵ副族化合物半導體以及它們的多元固溶體的薄層單晶材料。通常MOCVD系統中的晶體生長都是在常壓或低壓(10-100Torr)下通H2的冷壁石英(不銹鋼)反應室中進行，襯底溫度為500-1200℃，用直流加熱石墨基座(襯底基片在石墨基座上方)，H2通過溫度可控的液體源鼓泡攜帶金屬有機物到生長區。

MOCVD適用范圍廣泛，幾乎可以生長所有化合物及合金半導體，非常適合于生長各種異質結構材料，還可以生長超薄外延層，并能獲得很陡的界面過渡，生長易于控制，可以生長純度很高的材料，外延層大面積均勻性良好，可以進行大規模生產。
